探针校准

Probe calibration

WINDTUNER温特纳为客户提供各式总温、总压探针的校准服务。
探针校准在专业的校准风洞完成:

校准风洞试验器由五部分组成:进气段、扩散段、稳流段、收敛段和试验段。由高压鼓风机产生的压缩空气,经水冷后进入分流器,通过进气阀依次流经进气段、扩散段、稳流段、收敛段,最后进入试验段。风洞出口内径120mm,出口马赫数范围为0~0.85Ma,风洞是通过控制、调节主压缩机转速来实现控制及调节目标马赫数,部分马赫数还需要主、辅压缩机的相互配合加以实现。

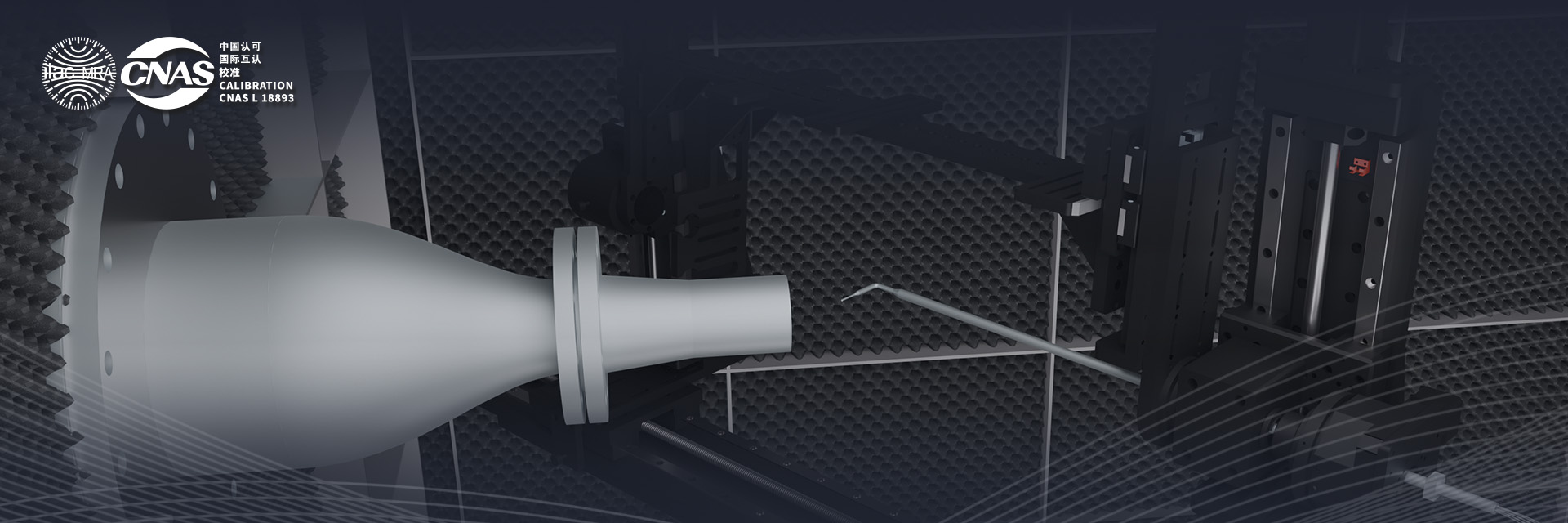

校准风洞:

技术指标(或准确度等级):

               收缩段出口内径为120mm               最大马赫数:0.85Ma , 最小5m/s

               核心区总压场均匀度:0.2%               核心区总压场脉动:20Pa/1min
