温特纳:气动探针校准是探针生产的重要检验过程

2021-12-16

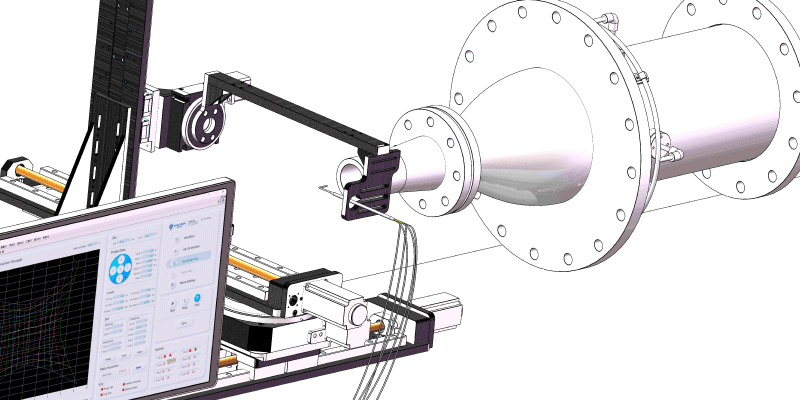

由于探针应用领域对测量精确度要求高,使用气动探针对三维流场进行测量时,首先要对生产出来的探针进行自身精度检测-气动探针校准。目前,气动探针校准多在风洞实验室完成,五孔气动探针校准时,主要采用以下三种方案:气动探针校准对向法、气动探针校准非对向法、前两种方法的折中。


大连温特纳

第一种气动探针校准对向法:此法是将五孔探针装在小标器上,依靠小标器转动,让中间孔完全对准气流力一向,通过调整测控的角度和平衡,可直接读取偏转度。此种气动探针校准法比较直观,但操作过程相对复杂,孔平衡的调整非常费时,且不适合小空间测量使用。第二种气动探针校准非对向法:把五孔探针固定在试验器上,测量时根据五孔的具体压力值,通过校准特性关系式计算出系数值,可从校准特性曲线中,得出测量的各种参数,这种气动探针校准法简单、节约时间,不需长时间进行平衡调整。而且适合小空间的测量。第三种方法是前两种方法的折中:这样的气动探针校准方式是把五孔探针转动到其中一对旁侧孔中,使得其间的压力值相等,气流速度矢就在一个平面上,此种测量方法需要的校准工作和数据处理工作较少,较为适合人工测量。

上述三种方法就是气动探针校准的主要方式。目前国内相关探针生产企业,极少拥有风洞实验室,更无法自我完成气动探针校准。大连温特纳科技有限公司(以下简称“温特纳”)拥有专业的空气动力学工程师团队,深耕流场测控领域十余年,是探针定制生产、气动探针校准、压力扫描阀流场测量软件开发、自有风洞实验室于一体的集成化民营企业,其专业性和聚焦性值得选择。温特纳秉承实时对接客户反应的问题,7*24小时快速处理解决,为有需求的客户提供放心安心的气动探针校准等服务。


关键词:气动探针校准-探针定制-气动探针校准-压力扫描阀
