温特纳流场测量研究院:空气动力学里的三孔探针是什么?

2022-01-07

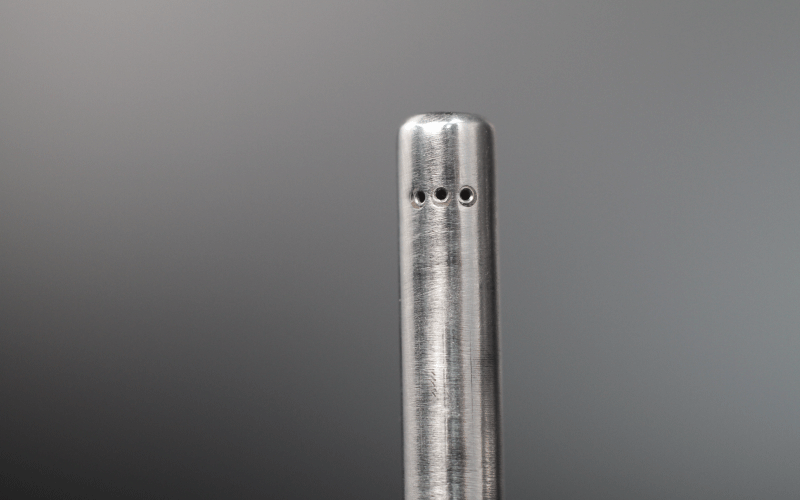

三孔探针由于测量角度有限,只能用于二维流场的相关数据测量,所以在实际测量过程中受到很大的限制。三孔探针是由探头、支杆和引压管组成,其中间孔为总压孔,两侧孔为方向孔。三孔探针测速管在二维流场中测量,可以一次性测得气流的总压、静压和气流流速的大小与方向等系数,故将其称为二元复合测压管。常见三孔探针形式有:球形、尖劈形、普通圆柱形、发散圆柱形、聚合圆柱形。三孔探针在进行流场测量时有两种方法,分别是对向法(直接法)和非对向法(间接法),这两种方法测试前都需要对三孔探针进行气动探针校准,得到对应探针的插值,方可计算出准确数据。三孔探针涉及二维流场压力测量装置,适用于测量叶轮机械流道内叶片排进口、出口二维流场来流偏转角、总压、静压和马赫数沿叶片高度方向的分布。大连温特纳科技有限公司专注流场测量十余年,自主研发的三维流场测控系统包括:三孔五孔七孔气动探针定制生产和风洞校准、配套采集设备压力扫描阀、流场测量软件开发,可以帮助用户高效、精准地采集流场中压力、温度、速度、方向等参数。
