温特纳气动探针校准五孔探针 定制探头形状让流场测量更精准

2022-01-27

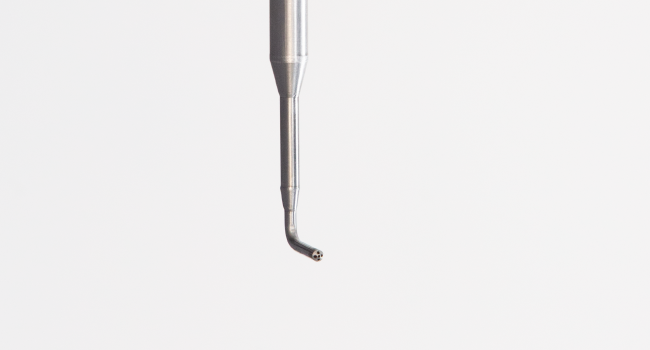

大连温特纳科技有限公司(以下简称“温特纳”)专注流场测量十余年,自有专业的空气动力学专家团队设计定制气动探针校准五孔探针,可以解决复杂流场(如:狭小空间、大角度测量、高温高压)环境下的测量挑战。温特纳气动探针校准五孔探针的设计生产工艺相对比较成熟,对于五孔探针探头设计,目前用户常选择的主要有球形、半球形、金字塔形、锥形等几种。无论何种外形的气动探针校准五孔探针,其自身的存在就一定会对流场产生干扰,因此在选择气动探针校准五孔探针时,应尽量选择探头较小的探针。球形探针前端的尺寸较大,因此很少被选择。


大连温特纳


由于探针探头形状不同,在不同速度流场中,对流体的影响程度不同,以下是气动探针校准锥形探针、半球形探针和金字塔形探针在各个流场中的影响程度。在亚音速气流流速测量中,各探针对流场影响相差不大,所以在低速气流测量中可供选择的探针形式比较多元化。在高速气流流速测量中,气动探针校准半球形探针对流场的影响明显较大,因此,在进行高速气流测量中可优先选择锥形探针和金字塔形探针,可大大降低探针对流场的干扰,减小压力的损失,提高测量精度。在超高速的气流流速测量中,当气流流速较大时,气动探针校准半球形探针探头前气流会产生正激波,锥形探针或金字塔形探针探头前会产生斜激波,斜激波的产生缓和了探针对流场的影响,因此,推荐选择锥形探针或者金字塔形探针,这样可以大大的减小压力的损失、降低探针对流场带来的影响。

温特纳在进行探针设计时,除了需要考虑气动探针校准五孔探针结构对流场的影响外,还会综合考虑加工难度、经济成本、探针的使用范围等用户实际遇到的问题,来进行探针定制。由于气动探针校准锥形探针和半球形探针的尺寸较小,形状加工难度较低,因此在实际使用中都应用比较广泛。对于气动探针校准金字塔形探针,尽管其尺寸较小且对气流干扰较小,但由于结构复杂带来的加工难度,温特纳综合考虑用户需求,目前只针对一些特定环境超高速流场测量的场合来推荐使用。专业的事情专业人做,欢迎大家选择温特纳为您提供流场测量相关服务。
