温特纳三孔五孔七孔气动探针 测试范围对比

2022-05-13

探针和其配套系统是用于测量流体流动的静压、总压、速度和角度的主要工具方法。三孔五孔七孔气动探针都是流场测量中使用的仪器,是根据气动探针外观探头处孔数来命名的,且孔数越多测量的流动角度越大。气动探针的形状、尺寸和材料可以根据测量环境不同而进行定制,根据特定环境定制的探针可以更好地应用于汽车工程、航空航天、风能风电、涡轮机械等领域开发研究的流场测量。

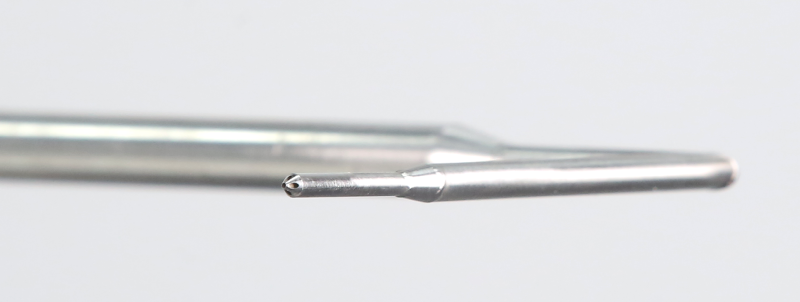

温特纳气动探针


三孔气动探针常用于平稳的二维流场测量,测量流体范围一般为±18°内,是无需测量来流角度和速度的流场,首要选择的设备。五孔探针是应用于三维流场测量的,跟三孔探针对比来说,其测量的角度更大,理论上测量范围可达到±45°,大连温特纳科技有限公司(以下简称“温特纳”)为了保证测量数值精确度,五孔气动探针角度范围是±30°。七孔气动探针的成功研制大大扩大了探针流场测量角度并能保证了测量精度,气动七孔探针可以满足分离区、大迎角的测量。七孔探针使用测量环境不同,其测量范围也有一定不同,在高亚声速的测量环境中,其测量范围可达到65°;在低亚声速的测量环境中,测量范围可以达到75°。虽然七孔探针测量范围大,但是七孔气动探针校准过程较复杂、使用困难,在实际流场测控中极少使用。

目前较为常用的流场测量技术是五孔气动探针,温特纳的气动探针采用先进的增材制造工艺制造,可实现一体式零件生产,增强了坚固性,使其在高压、高温的恶劣环境中仍能正常使用,同时还简化了维护和清洁流程,使用方法简单、方便出行携带、对测量环境求较低。温特纳可根据用户需求提供不同形状、材料功能的多孔气动探针定制,可达到“一针多用”的效果。温特纳还专为气动探针校准设计了专用的测试探针位移台,可使测量移动时更精准。欢迎有流场测试需求的客户选择温特纳。
