温特纳电子压力扫描阀 满足多种流场环境使用

2022-05-30

流体在流动时通过压力、温度、密度、速度、马赫数等参数反应流场特性,测量时需要用到电子压力扫描阀,电子压力扫描阀是一款压力模块集成器,多用于干燥、无腐蚀性气体的空气动力学测量,应用领域包括风洞实验、航空航天、透平机械、汽车工程、船舶动力、风能等。大连温特纳科技有限公司(以下简称“温特纳”)研发的电子压力扫描阀,不但可以用于干燥、无腐蚀性气体的空气动力学测量,还可个性化定制,用于拥有热混合且复合多变的海洋枝型通道的数据采集。

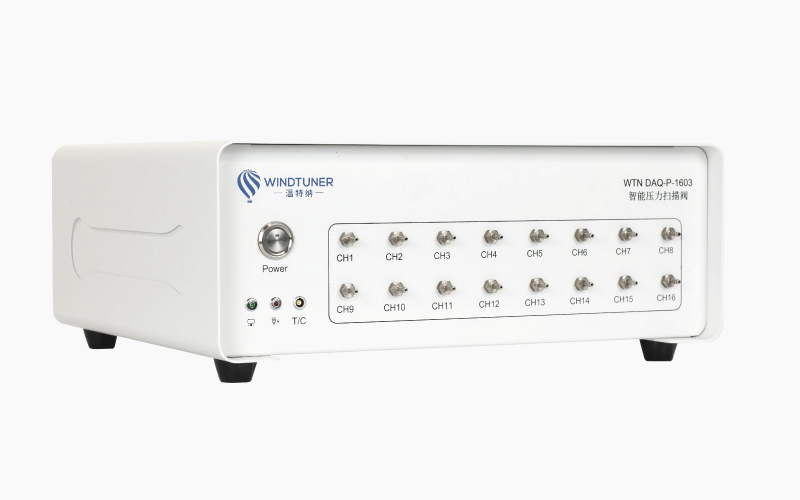

温特纳压力扫描阀


因为智能电子压力扫描阀使用时需要接通电源而且产品中中含有电子配件,这些是不能直接在水中工作的,所以温特纳可根据客户实际流场情况,自主研发可防水的电子压力扫描阀。该电子压力扫描阀不但量程可以个性化定制,其本身通过传感器模块自身的线性补偿、产品内部校零以及满量程校准等消除传感器偏移漂移误差后,测量精度可达0.05%FS。

温特纳电子压力扫描阀,由多个传感器模块组成,传感器模块主要由处理器、温度传感器和EEPROM组成,可以单独对每个压力传感器模块进行由于温度变化而导致的非线性的补偿。每个传感器模块出厂前单独调校,并将算法和数据保存在 EEPROM 里,从而保证传感器模块具有精度高,长期稳定性好等特点。集成的传感器模块,便于更换替代,提高了电子压力扫描阀的使用寿命。可以根据客户需求,制定4、8、16、32、64路气压采集通道,并对每个压力通道进行调零校准,确保测量精度0.05%FS,测量速度≥500Hz/CH。




关键词:电子压力扫描阀-流场测量-风洞实验
