温特纳流场测试软件部分界面功能介绍

2023-04-10

在流场测量的过程中,往往需要用到很多硬件设备,比如直接接触流体的气动探针等受感部件;将物理信号转换为电信号的压力扫描阀等数据采集设备;控制气动探针移动的电动位移机构等配套控制系统……在这些硬件设备之外,软件也是必不可少的。对于大连温特纳科技有限公司(以下简称“温特纳”)而言,其流场测试软件在整个流场测量过程中可以集控制、采集、连接等多功能于一体,具有十分重要的作用。

那么,温特纳的流场测试软件到底拥有哪些功能呢?今天我们就以连接压力扫描阀状态下的流场测试软件为例,具体看一看。

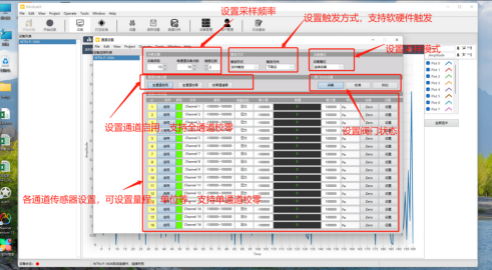

在连接好压力扫描阀、标准压力发生器等硬件设备之后,打开流场测试软件后,会默认进入采集主界面。在采集主界面中的“设置”菜单下,可以对采样频率、阀门状态、量程等进行具体设置。


温特纳流场测试软件


温特纳的压力扫描阀通过自动阀体切换系统可以实现不同功能间的一键切换,而这个“一键切换”的便利操作就是在流场测试软件中实现的。如下图所示,通过点击“采集”、“吹扫”、“校准”三个按键,便可以实现功能切换。

在采集状态下,用户可以实现零点校准功能和压力采集功能,这也是压力扫描阀必备的基础功能;在吹扫状态下,用户可以实现设备管路的清理、吹灰、吹水气等功能,有效地保护设备管理,延长设备使用寿命;在校准状态下,16个压力通道在设备内部完成连通,将标准气源接入校准口,同时对16个传感器打压,标准参考端接入参考口,用户便可以实现对传感器的满量程校准。


温特纳流场测试软件


在整个流场测量的过程中,温特纳流场测试软件所能发挥的作用,远不止于上文所述。流场测试软件通过对各硬件设备的控制,将其集成为一个整体,使科研工作人员在试验过程中可以对各个环节的各个设备如臂使指,大大提升了试验效率和流畅性,从而助力科研试验能够更加顺利地进行。


关键词:温特纳-流场测试软件-电动位移机构
