如何使用压力扫描阀进行流场压力测量

2023-11-22

电子压力扫描阀是由一组硅压阻式压力传感器组成的电子差压测量装置,每个压力端口一个。传感器安装在通用混合陶瓷基板上,采用专有技术提高长期稳定性。传感器的输出通过二进制寻址,以高速率通过单一车载仪表放大器进行电子多路复用。多路复用放大模拟输出可以通过长电缆传送到远程模数转换器。电子压力扫描阀还包含一个由控制压力的瞬时脉冲驱动的两位校准歧管。放置在校准位置上时,所有传感器均连接到通用校准压力端口。通过该端口,可以施加一系列精确测量的压力,用于正确识别传感器在当前条件下的特性。

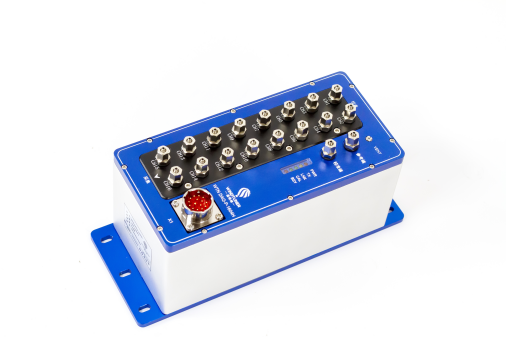

温特纳压力扫描阀

高精度:压力传感器的精度可达±0.05%FS,非线性、迟滞和重复性误差小于±0.05%FS。

高速度:扫描速率可达70,000Hz,响应时间小于1ms,适用于高频动态压力测量。

高可靠性:传感器采用硅压阻式技术,具有良好的抗冲击、抗振动和抗疲劳性能,无机械移动部件,寿命长。

高灵活性:可用于液体和气体的压力测量,可根据不同的测试需求进行定制配置。

高集成度:扫描阀内部集成了压力传感器、气路校准阀、温度传感器和EEPROM,外形小巧,重量轻,便于安装和使用。

高智能化:扫描阀内部的EEPROM存储了传感器的信息和校准系数,可通过数字接口与外部设备通信,实现自动识别、自动校准和自动补偿等功能。

电子压力扫描阀的使用方法

压力扫描阀是一种先进的流场压力测量装置,适用于多通道、高频、动态的流场压力测量,为流体动力学的研究和应用提供了有效的工具。


编辑:李天琦


关键词:压力扫描阀—压力传感器—压力测量
