一文读懂三孔探针的原理与优化策略

2024-06-13

在流体力学领域,精确测量气流参数对于理解流动现象、优化设计以及提高系统性能至关重要。温特纳科技公司致力于开发高精度的流场测量工具,其三孔探针技术凭借其精妙的设计,在众多流体力学应用中脱颖而出。本文将深入解析温特纳三孔探针的双向孔布局原理,并探讨如何通过优化策略进一步提升测量的精确度与适用性。

温特纳三孔探针的核心在于其独特的双向孔布局。探针头部巧妙地设置了三个孔:一个位于中心,用于感知流体的总压;另外两个侧孔则呈一定角度对称分布,用于捕捉流体的静压差异。这一布局的精妙之处在于,通过比较中心孔与侧孔之间的压力差,就可以精确解码流体在探针轴向以及垂直于探针轴的一个方向的速度分量。

这一原理的实现依托于流体动力学的基本定律。通过对压力差的精确测量和复杂的数学转换,能够重建流场在探针周围的二维速度矢量图,为流体力学研究提供直观且准确的数据支持。

三孔探针双向孔布局的优势在于它能够减小测量误差,提高测量精度。由于两个静压孔对称布置,它们能够平均掉流体流动产生的任何非均匀性,从而减少了由于安装位置或角度偏差带来的影响。此外,这种布局还使得探头对流体湍流和流动方向的变化不敏感,进一步提高了测量的稳定性和可靠性。

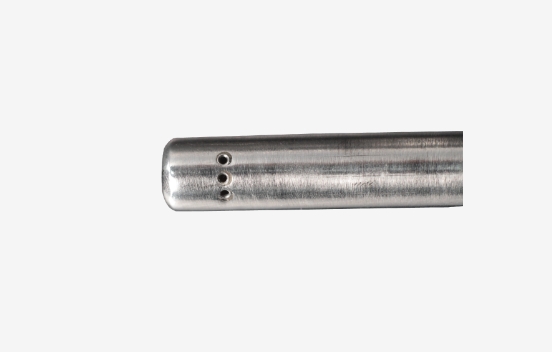

温特纳三孔探针


在实际应用中,温特纳三孔探针的双向孔布局原理展现出了强大的适应性。无论是在实验室的精确测量还是在工业现场的复杂环境中,它都能够提供准确、可靠的流速数据。

三孔探针在空气动力学研究和工业应用中扮演着重要角色。相比于五孔或多孔探针,三孔探针在某些方面存在一定局限性,但通过一系列优化策略,可以提升其性能和应用范围。以下是一些优化三孔探针的策略:

1、精细孔位与角度调校:通过大量的计算机模拟与风洞实验,不断优化温特纳三孔探针上各孔的位置与角度,力求在保持测量灵敏度的同时,最大限度地减少流体流动对测量的干扰。

2、表面处理:探针表面的光洁度对测量精度有重要影响。通过先进的表面处理技术,如镀层或抛光,可以减少表面粗糙度,降低流体摩擦和湍流的影响。

3、校准流程:定期进行严格的气动探针校准是确保数据可靠性的关键。温特纳拥有亚音速风洞和超音速风洞,以及丰富的校准经验和数据积累,能够提供及时、精准的探针校准服务。

4、数据处理算法:采用先进的数据处理算法,如压力插值和误差修正,可以进一步提高测量结果的准确性和可靠性。

温特纳三孔探针凭借其双向孔布局原理和细致的优化策略,在流体力学测量领域占据了重要的地位。无论是在风洞实验、飞行器设计还是其他需要精确流体测量的场景中,三孔探针都是一个值得信赖的工具。温特纳科技将继续致力于技术创新和产品优化,为客户提供更加精确可靠的流体测量解决方案。
