三维流场测控系统组成成分解析

2025-07-04

温特纳科技是国内民营企业中为数不多开展流场测控服务的企业,三维流场测控系统由测控仪器、采集软件、气动探针等组成,可帮助客户高效地采集流场中的压力、温度、速度、方向等参数。叶栅风洞实验、风洞出口均匀性测试等都会用到三维流场测控系统。例如在叶栅风洞实验中,三维流场测控系统可以解决客户的很多需求。

全自动化采集叶栅级别间三维流场数据,温特纳科技还可提供气动探针Ma:0.2、0.4、0.6、0.8校准等服务。在实际使用过程中,在使用气动探针进行叶栅流场测量时,尤其是叶轮机械当中,涡轮叶栅冲角的变化,对叶栅流场有很大的扰动,这会直接导致涡轮叶栅气动性能发生巨大的变化,从而导致气动探针测得数据偏离实际。当正冲角增大时,叶栅出口二次流强度明显加大;而当负冲角增大时,二次流强度则不断减弱。在较大负冲角工况下,二次流损失主要产生于端壁边界层内的摩擦损失。当试验过程中涡轮叶栅进口冲角由较大负冲角向正冲角变化时,叶型损失、二次流损失均有先减小后增大的走势。在负冲角状态下,涡轮各种损失变化幅度不大,尤其是二次流损失变化极为微弱;而当进口冲角为正时,涡轮各种损失则随着正冲角的增加而迅速增大。气动探针可以在这个复杂的过程中,结合压力扫描阀等设备的使用精准测量各个方向速度的变化。高性能定制化的气动探针可以辅助解决很多试验难题。

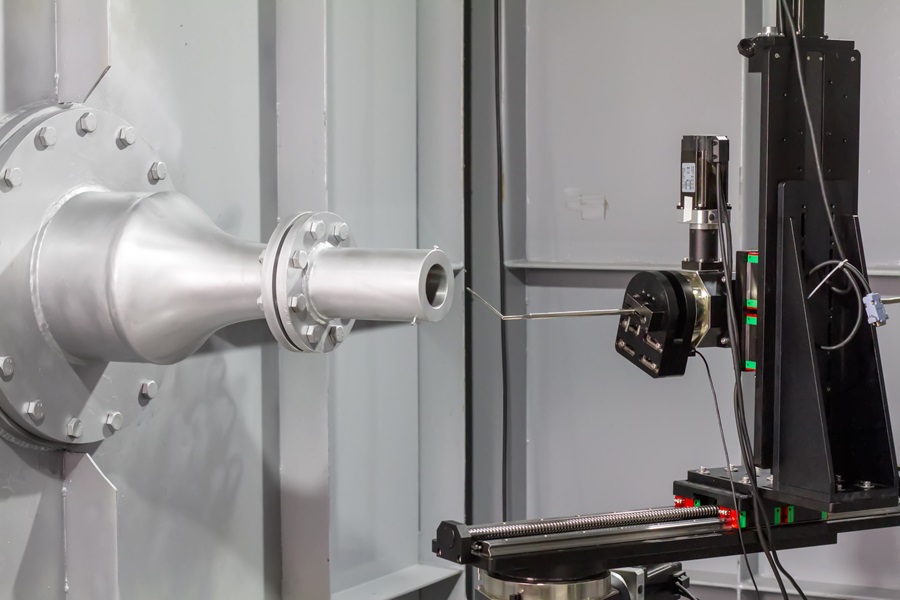

三维流场测控

而且温特纳目前推出的智能压力扫描阀系统,可在不更改原有软件的前提下,与PSI9216或者DSA3217压力扫描阀进行适配,相应的通信模块可以直接与不同品牌的压力扫描阀匹配通讯连接,在很大程度上节省了科研成本。客户不需要减少原有的配置,即可增加新产品的配置。

温特纳在三维流场测控中使用的WindLabX系列测控软件采用LabVIEW可视化编程方法,具有多种功能模块,基础功能包括设备管理数据采集、存储及查看、各参数设置等,具有测试精度高、响应速度快、兼容性强等优点,同时也支持多台设备联网组成分布式的数据采集系统,同时和压力扫描阀一样,也支持适配PSI9216或者DSA3217压力扫描阀以及ConST811A/ConST820智能全能自动压力校验仪等设备。
