在风洞测试中，风洞出口中心的风速达到设定值后，还得把五孔探针移到周围测一测。模型有一定尺寸，中心点的读数代表不了它所处的整片区域。有些位置风速偏高，有些位置来流带着偏角，这些情况都需要提前摸清。否则，等模型试验出现数据差异，再回头查是不是来流的影响，就多了一层排查工作。

做出口截面测试，就是把这片区域的情况测清楚。温特纳可将五孔探针、电动位移机构、运动控制器和智能压力扫描阀组合起来，配合完成测量：位移机构带着探针逐点移动，扫描阀采集各孔压力，再结合探针校准关系计算流速、流向等参数。实际操作中，探针到位后要留出稳定时间，记录数据时也要带上测点坐标，并检查扫描期间的工况变化。这样，各个位置的读数才有比较的依据。

这正是出口截面测试要解决的问题。

温特纳在这类测试中，可以提供整套服务，将五孔探针与电动位移机构、运动控制器、智能压力扫描阀配合使用，逐点获取出口截面的压力、流速和流向信息。设备各有分工，而测试的关键，是让每个读数都能对应到准确的位置和可比较的工况。

先看哪一片风，再谈均不均匀

布点之前，有一个问题值得先说清楚：这次试验到底要用出口的哪一片区域？

如果模型只占据中间的一部分空间，测试应覆盖这部分区域，并把边界交代清楚。如果要评价整个出口，就不能只测中心附近几个点。这些看似只是位置记录，却直接影响结果能否比较。一次测中心区域，另一次把外围也算进去，即使得到两个不同的平均风速，也不能据此判断风洞状态发生了变化。

布点可以从一个基本网格开始。先看整体分布，再到变化明显的地方加密，比一开始就把所有区域布得很密更有针对性。不过，加密后的数据不能不加区分地全部取平均：某一区域测点多了，不代表它在截面中占的面积也变大了。计算区域平均值时，要按测点所代表的面积和选定的评价方法处理。

五个孔的价值

五孔探针的价值，在于它能利用不同测压孔对来流的响应，帮助判断气流方向。

气流正对探头和斜着吹向探头时，各孔之间的压力关系会发生变化。把这组压力数据代入对应的校准关系，才能求得流向，并按适用的方法计算速度、总压、静压等参数。

这里有一个容易被忽略的前提：校准条件要覆盖实际测量条件。五孔探针能输出数据，并不意味着任意来流角、任意速度下的数据都同样可信。

安装角度也会影响判断。如果探针本身偏了一点，算出的流向里就可能带着这部分安装偏差。因此，测试前要把探针零位与风洞坐标系对齐，明确偏航、俯仰的方向定义。否则，图上出现整体偏转时，测试人员还得回头查：是风斜了，还是探针装斜了？

流速与流向应放在一起看。两个测点速度接近，气流却可能朝向不同。只保留风速一列，便会漏掉这部分信息。

探针停住了，读数未必已经稳定

截面扫描时，五孔探针按预定路径依次移动。运动控制器发出到位信号后，是否可以立即记录这一点的数据？

这要看实际测量系统的响应。

机构停止后，五孔探针和夹具能还有短暂振动。与此同时，测压孔处的压力要经过导压管传到传感器，传递过程会影响响应速度。管路配置不同，等待时间也不能简单照搬。

如果采样过早，记录下来的数据可能仍处于从上一个测点向当前测点过渡的阶段。这样测出的分布即使很平滑，也未必准确反映了各位置的情况。

温特纳建议，正式扫描前先用实际配置做一次响应检查。选取有代表性的移动过程，观察到位后各通道读数怎样变化，再确定等待和采样时间。后续更换管路、调整探针或改变采集设置时，也应检查原来的时间安排是否仍然适用。

采样频率在这里解决不了所有问题。设备读得快，与压力信号通过整条测量链传得快，是两回事。

一张截面图，也有时间顺序

假设五孔探针从出口左侧逐步扫向右侧，最后得到一张速度从左向右升高的分布图。

可以马上认定右侧的风更快吗？

还需要看扫描期间风洞是否保持稳定。如果运行状态在这段时间里缓慢变化，后测的点就可能整体偏高，时间上的变化也就被带进了空间分布。

因此，逐点扫描时最好留一个核对工况的办法。例如，扫描开始和结束时回到同一参考位置复测，或者用独立参考通道持续记录运行状态。遇到明显异常，还可以改变扫描顺序，再看差异是否仍出现在同一位置。

如果换了扫描方向，原来的分布特征也跟着改变，就应该先查测量过程；如果多次测量都在相同区域出现差异，才有更充分的理由继续分析该处流场。

这种检查并不复杂，却关系到整张图的解释是否站得住。

结果出来以后，别急着只报一个百分数

出口均匀性常被归纳为某个偏差或离散程度指标。数值方便比较，但前提是计算口径相同。

评价区域在哪里，平均值怎样算，边界点是否计入，采用最大偏差还是其他指标，都应与结果一起保留。没有这些条件，一个单独的“均匀性数值”很难说明问题。

流向也类似。某些位置向左偏，另一些位置向右偏，平均角度可能很小，但局部偏转仍然存在。因此，除了平均值，还应查看各点分布和极值。

云图适合呈现趋势，原始测点则是核查的依据。局部出现异常时，应能找到对应坐标、原始压力和采样记录，检查它是否受到堵孔、泄漏、安装或工况变化的影响。

差异究竟有多大，还要结合测量不确定度判断。如果两个位置的差别已接近测量本身能够分辨的程度，就不宜急着给出明确的高低结论。

把各台设备接起来，也把数据关系接起来

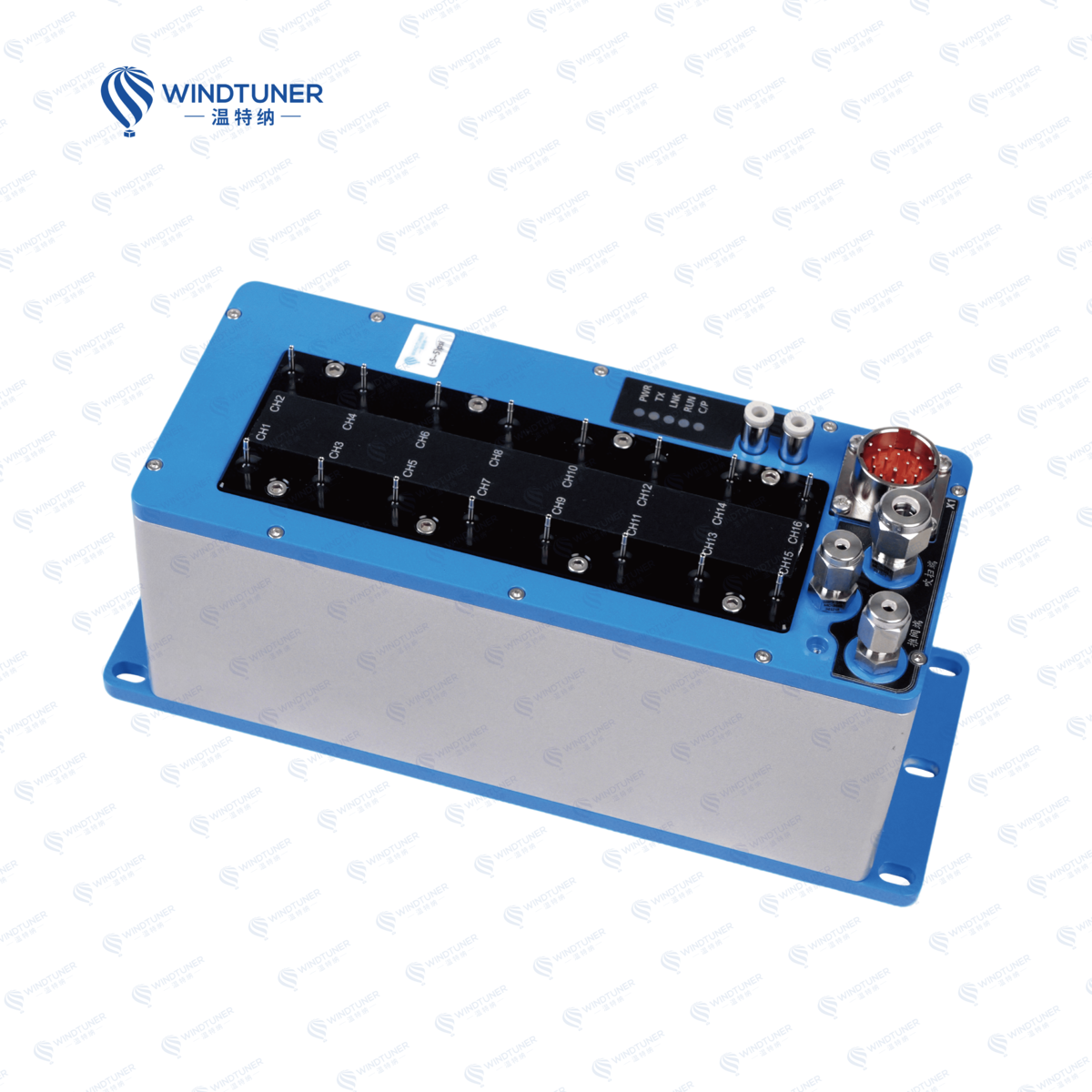

在温特纳的风洞出口截面测试配置中，五孔探针负责感受局部流场，压力扫描阀采集多路压力，电动位移机构与运动控制器把探针送到指定位置。校准关系和数据处理则将这些压力读数转化为可分析的流场参数。

实施时，位置、时间和压力数据必须对应起来。探针到了哪里，等待了多久，使用哪组校准关系，这些信息都会影响后续解释。具体配置也应随出口尺寸、工况、测点数量和测试时间要求调整。

风洞出口的风是否均匀，最终要回到模型将要使用的那片区域。通过五孔探针的逐点测量，把速度差异和流向偏转找出来，再用复测和数据核查确认其可信程度，才能判断这片流场是否满足试验要求。
